フェライトコア

EPCコア

型号毛重尺寸（ミリメートル） A Bmin CDE FGハミング EPC13 2.5 13.3±0.3 8.3 5.6±0.2 4.6±0.2 4.5±0.2 6.6±0.2 2.1±0.1 1

发送查询

NoDownload

产品详情

ProductIntroduction

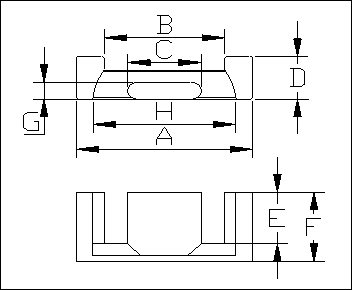

モデル	もうじゅうりょう	寸法すんぽう(mm)
		A	Bmin	C	D	E	F	G	Hmin
		A	Bmin	C	D	E	F	G	Hmin
EPC13	2.5	13.3±0.3	8.3	5.6±0.2	4.6±0.2	4.5±0.2	6.6±0.2	2.1±0.1	10.5
EPC17.8	5.6	17.8±0.4	11.5	7.4±0.2	6.0±0.2	6.0±0.2	8.7±0.2	2.8±0.1	14.3
EPC34	62	34.0±0.5	19.7	14.5±0.2	14.5±0.2	16.4±0.2	20.9±0.2	9.1±0.2	24.8
EPC39	78	39.0±0.7	24.7	17.6±0.3	15.5±0.2	14.1±0.3	19.6±0.2	9.7±0.1	30.5
EPC41	108	41.0±0.6	23.6	18.5±0.2	16.5±0.2	18.9±0.2	24.5±0.2	11.0±0.2	28.8

モデル	ゆうこうパラメータ								AL±25%(nH/N^2)	ネットウェイト（g）
	C1mm	-1	Lemm		Aemm	2	Vemm	3	PC40

EPC13	2.46		30.6		12.5		382.0		870	2.1
EPC17.8	1.77		40.2		22.7		917.0		1200	4.5
EPC34	0.73		89.6		122.6		10985.0		3200	56.0
EPC39	0.60		87.95		147.0		12960.0		3700	70.5
EPC41	0.57		104.1		183.2		19064.0		4100	97.0
